اردوان قایدی راد
11 دقیقه
استاتیک

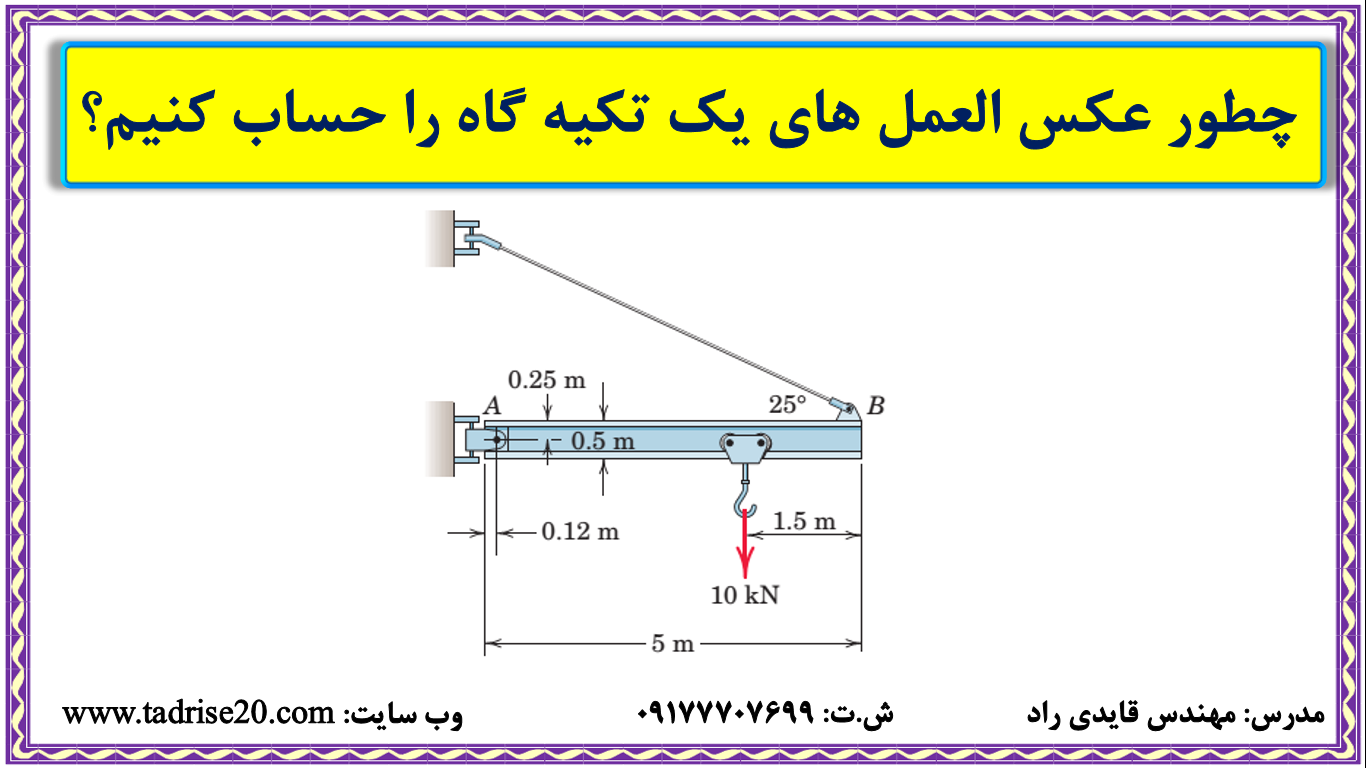

در این آموزش رایگان از درس استاتیک، نحوه محاسبه عکسالعملهای تکیهگاه را با استفاده از معادلات تعادل بررسی میکنیم.

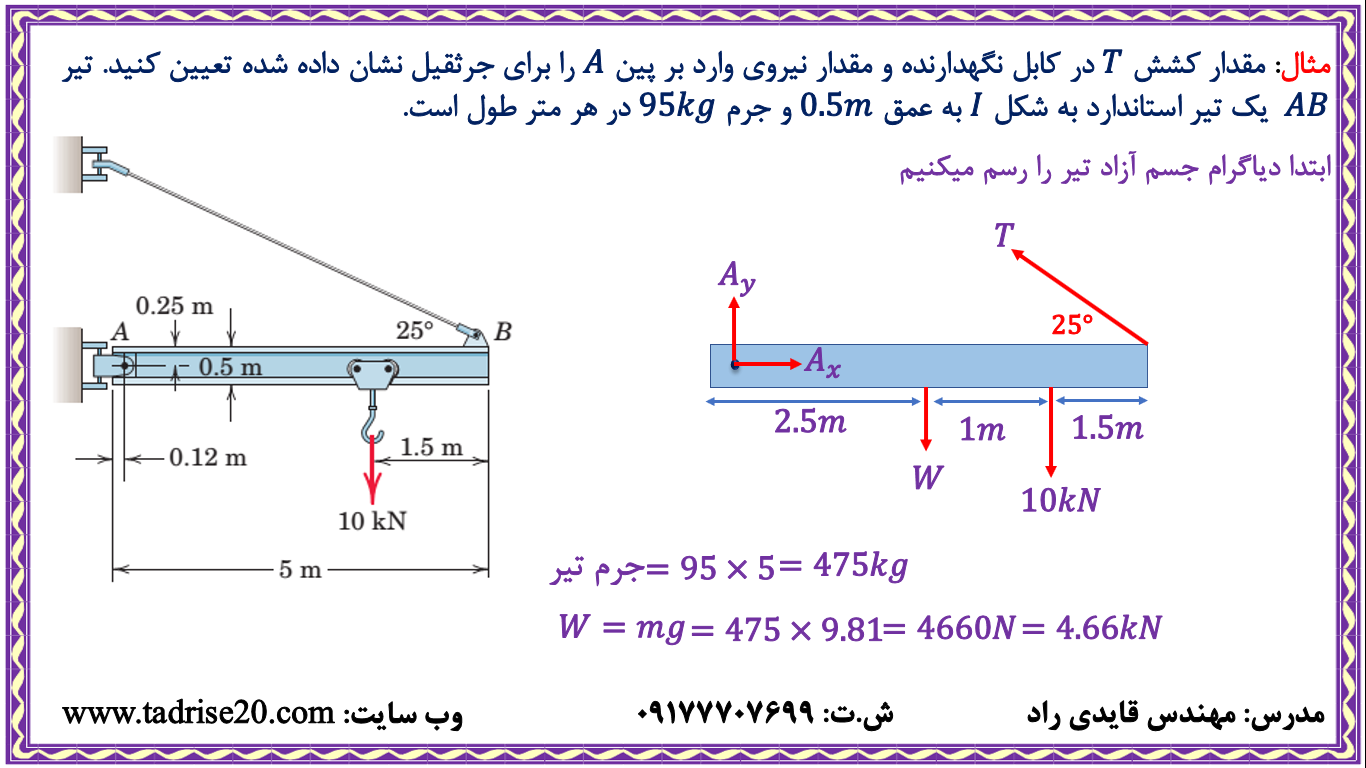

ابتدا دیاگرام جسم آزاد تیر را رسم میکنیم، نیروهای وارد بر آن را مشخص میکنیم و سپس با استفاده از معادلات تعادل، نیروهای مجهول را به دست میآوریم.

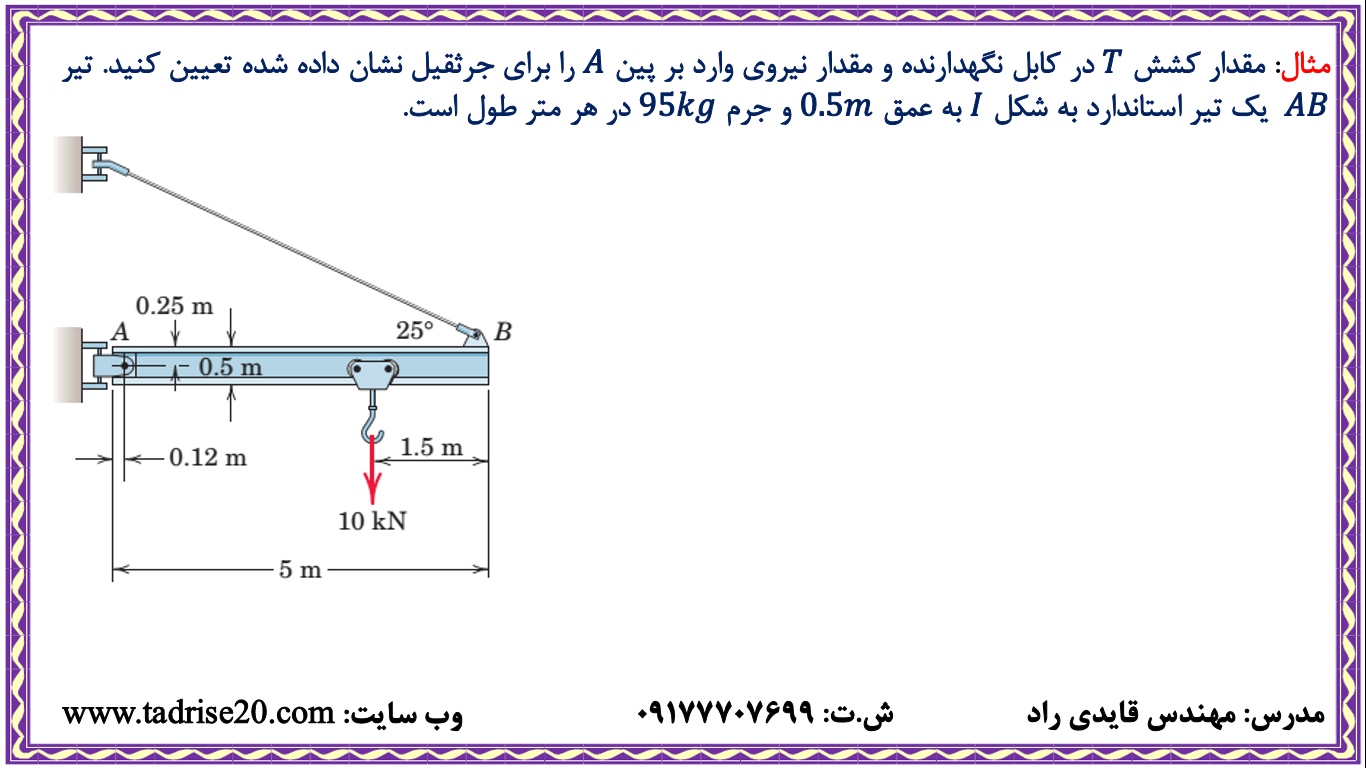

مثال:مقدار کشش 𝑇 در کابل نگهدارنده و مقدار نیروی وارد بر پین 𝐴 را برای جرثقیل نشان داده شده تعیین کنید. تیر 𝐴𝐵 یک تیر استاندارد به شکل 𝐼 به عمق 0.5𝑚 و جرم 95𝑘𝑔 در هر متر طول است.
در ویدئوی زیر، مسئله را مرحلهبهمرحله حل میکنیم و نحوه رسم دیاگرام جسم آزاد و استفاده از معادلات تعادل برای محاسبه عکسالعملهای تکیهگاه را توضیح میدهیم.
وقتی یک جسم یا تیر روی یک تکیهگاه قرار میگیرد، تکیهگاه در برابر نیروهای واردشده به جسم واکنش نشان میدهد. این نیروهای واکنشی را عکسالعمل یا واکنش تکیهگاه مینامیم.

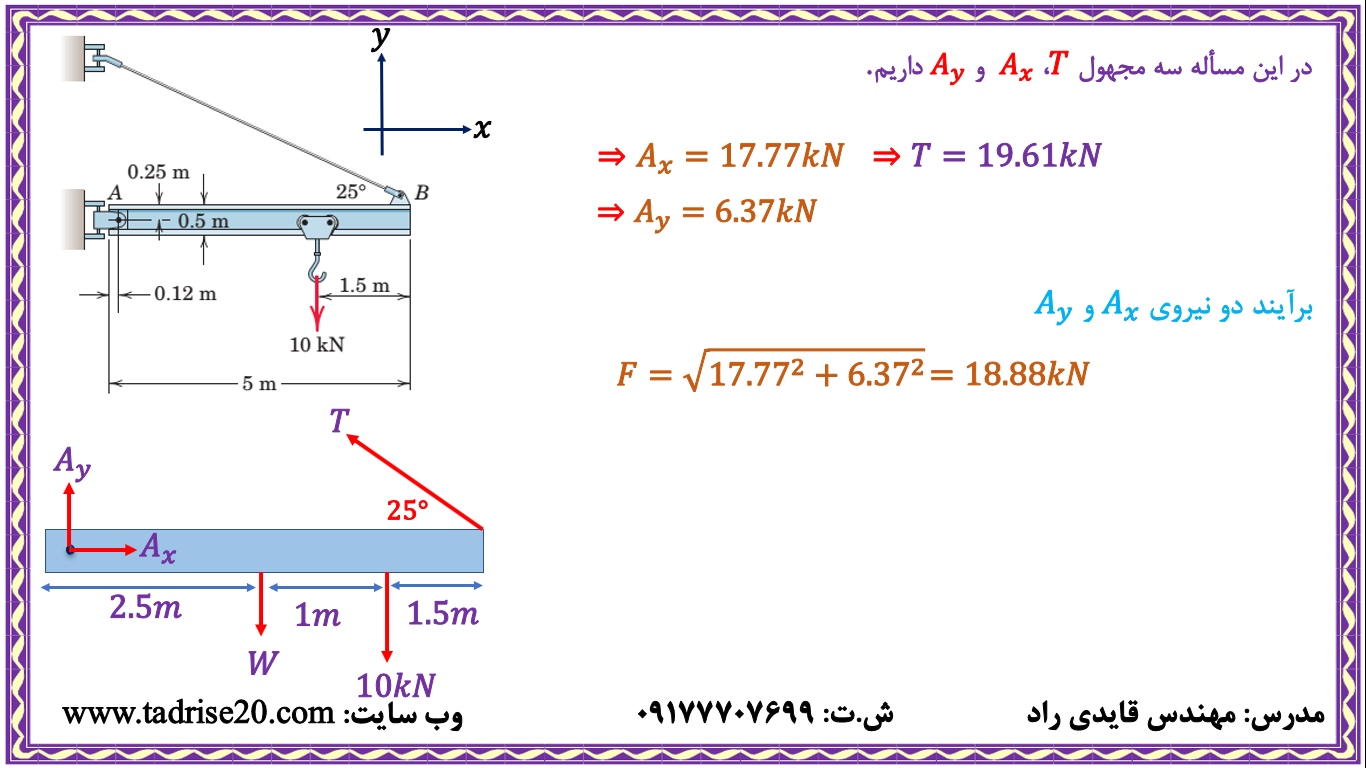

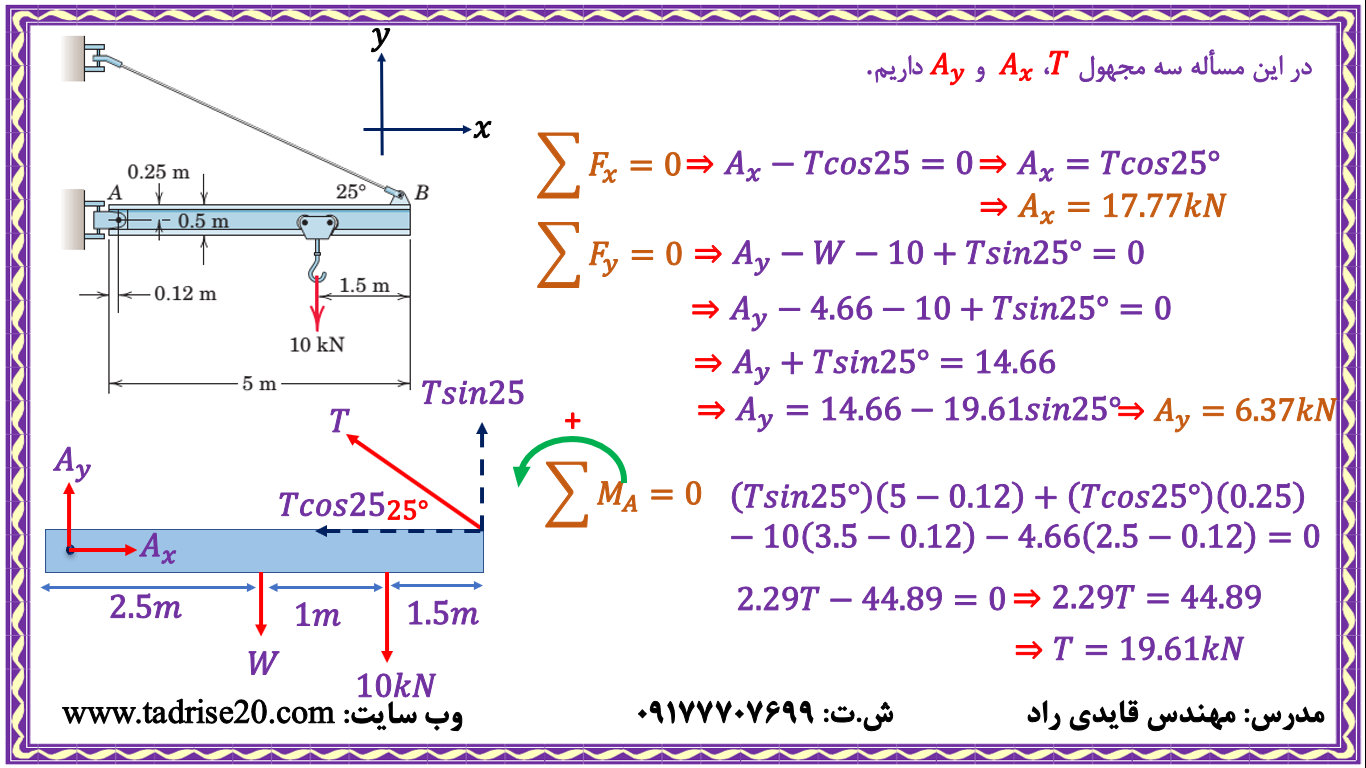

در تصاویر زیر حل سوال مربوط به گشتاور یک نیرو را میتوانید به صورت مرحله به مرحله ببینید.
